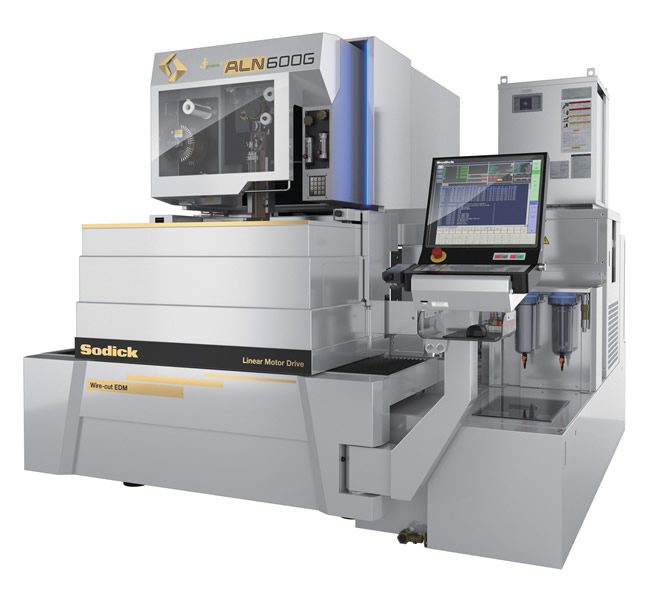

Série ALN

Características Técnicas

• 10 anos garantia na precisão de posicionamento
  Motores lineares nos eixos X,Y,U e VRéguas óticas absolutas (X,Y,U e V)
  CNC com pulso inteligente SPW Smart Pulse Wire
  CNC com características de tablet
  Tela táctil de 19"
  Acabamento super fino Digital Pika W Plus
  Erosão avançada em alturas variáveis
  Sensor de detecção com precisão FT-II
  Servo controle automático da tensão do fio

  Componentes de cerâmica
  Inserção automática de fio FJ (Fixed Jet)
  Tanque com 3 lados retráteis
  Sistema de programação inteligente Q3vic EDW
  Três elementos filtrantes
  Controle avançado de cantos

  Circuito economizador de energia
  Refrigerador do dielétrico
  Estabilizador interno de voltagem

  Controlador de movimentos (K-SMC)
  Unidade deionizadora
  Sistema operacional Windows 7 ™
  Controle automático nível do dielétrico (eixo Z)
  Sistema no-break por 10 minutos

  Especificações	ALN400G	ALN600G	ALN800G
  Cursos dos eixos X Y Z	400 x 300 x 250 mm	600 x 400 x 350 mm	800 x 600 x 500 mm
  Curso dos eixos U e V	150 x 150 mm	150 x 150 mm	200 x 200 mm
  Diâmetros de fio	0.10 ~ 0.30 mm	0.10 ~ 0.30 mm	0.10 ~ 0.30 mm
  Diâmetro de fio opcional	0.05 mm	0.05 mm	n/a
  Dimensões do tanque (L x P)	850 x 610 mm	1.050 x 710 mm	1.250 x 1.020 mm
  Peso máximo da peça	500 kg	1.000 kg	3.000 kg
  Distância do solo à mesa	995 mm	995 mm	995 mm
  Dimensões da máquina	2.115 x 2.335 x 2.185 mm	2.445 x 2.685 x 2.296 mm	3.310 x 3.360 x 2.695 mm
  Área para instalação (L x P)	3.365 x 3.660 mm	3.695 x 4.060 mm	4.590 x 4.760 mm
  Peso da máquina	3.350 kg	3.950 kg	5.500 kg


  OpcionaisComando numérico SPW-E para 8 eixos necessário para multi eixos simultâneo
  Alimentador para bobinas com 22 kg de fio
  Picotador de fio L-Cut
  Circuito HTP de alta voltagem para usinagem de PCD e materiais similares
  Taper Flex hardware e software para usinagem com precisão em ângulo de até 45º

  Descrição detalhada do produto
  Motores Lineares rígidos
  As máquinas de eletroerosão a fio da Série ALN oferecem elevada precisão equipada com motores lineares rígidos que proporcionam uma nova tecnologia para incrementar a produtividade e a precisão da usinagem, tecnologia amigável ao usuário. Os motores lineares rígidos de cada eixo, X,Y,U e V, estão acoplados a réguas óticas que asseguram a precisão de posicionamento e do corte. Os motores lineares rígidos Sodick nos eixos X,Y,U e V não apresentam nenhuma folga com o uso e tem cobertura por 10 anos de garantia na precisão de posicionamento.
  Com design plano, estão apoiados na em uma estrutura de máquina especialmente desenvolvida para atingir a melhor performance linear na usinagem com precisão.

  CNC Série SP-W com tecnologia SMART (inteligente)
  A tecnologia inteligente Q³vic EDW que permite a importação de arquivos CAD 3D é standard na Série ALN.
  Este sistema de programação automática detecta o perfil de uma peça que pode ser erodida e extrai seu contorno.
  Esta tecnologia economiza muito tempo anteriormente dispendido em programação.

  Eco-Amigável
  O projeto e as tecnologias empregadas na série ALN tem como característica a economia de energia. Se comparada com as eletroerosões convencionais, a linha de eletroerosão a fio Sodick pode reduzir o consumo médio de energia em até 60%.

  Rápida Inserção Automática de Fio Fixed Jet
  A nova inserção automática de fio é eficiente tanto em peças submersas como em peças não submersas. Combinando o corte térmico do fio para manter sua retidão com uma função de jato de água houve sensível aumento na confiabilidade do sistema. O uso de guias fechadas exclusivas com o jato de água fixo incrementaram ainda mais a produtividade.

  Tanque de Trabalho Retrátil
  O tanque de trabalho retrátil (2 laterais e frente) propicia um amplo espaço livre para a configuração (setup) dos trabalhos ao mesmo tempo que possibilita seu acesso de forma ergonômica. Necessita de menor espaço para operação pois 3 lados se retraem ao invés de precisar abrir uma porta basculante. Não ocorre gotejamento do fluído dielétrico permitindo manter o piso limpo e a segurança das condições de trabalho. O nível do fluído dielétrico é ajustado automaticamente conforme a espessura da peça e o operador pode facilmente visualizar o progresso da usinagem mesmo em peças finas pois o tanque retrátil pode ser movimentado a posições intermediárias durante a usinagem. Seu interior é de aço inoxidável para facilitar a manutenção e limpeza.
