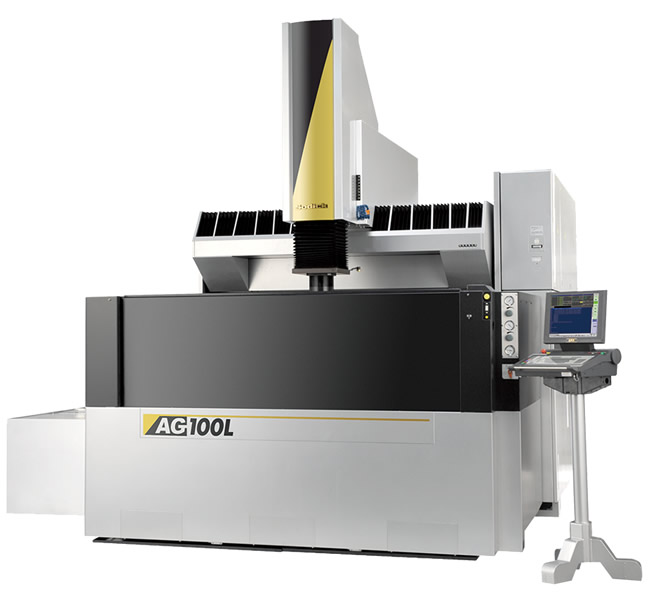

As máquinas de eletroerosão por penetração CNC da Série AG utilizam a tecnologia de Motores Lineares Sodick.Esta série incorpora as características da eletroerosão sem necessidade de lavagem localizada, utilização amigável de comando numérico e desgaste zero de eletrodo combinado com aumento na velocidade de usinagem.
Clique abaixo e fale com nossos especialistas
-
Motores lineares nos eixos X, Y e Z
10 anos de garantia na precisão de posicionamentoRéguas óticas (X,Y e Z)
Porta para rede local LAN
Circuito SGF2 para redução de desgaste do eletrodo
Circuito SVC para acabamento fino
Circuito para prevenção de arco
Componentes de cerâmica
Circuito economizador de energia
Refrigerador do dielétrico
Controlador de movimentos K-SMCOpcionaisVários tipos de cabeçotes (Erowa e 3R)Especificações AG80L AG100L AG200L Cursos dos eixos X Y Z 850 x 520 420 mm 1.200 x 650 x 500 mm 2.000 x 1.200 x 800 mm Dimensões da mesa 1.100 x 700 mm 1.600 x 1.000 mm 2.500 x 1.550 mm Dimensões do tanque 1.490 x 950 x 500 mm 2.100 x 1.250 x 650 mm 3.000 x 1.800 x 1.150 mm Nível do dielétrico 200 ~ 450 mm 325 ~ 600 mm 520 ~ 950 mm Capacidade do tanque 630 litros 1.725 litros 7.000 litros Distância do piso a mesa 840 mm 940 mm 1.440 mm Dimensões da máquina 2.060 x 3.100 x 2.900 mm 3.820 x 4.200 x 3.430 mm 4.770 x 5.220 x 4.605 mm Peso da peça 3.000 kg 5.000 kg 10.000 kg Peso máximo eletrodo 100 kg 100 kg 100 kg Peso da máquina 8.200 kg 12.500 kg 19.000 kg
Trocador linear de eletrodos
Eixo C (20 rpm e resolução de 360.000 posições)
Eixo R (2.000 rpm e resolução de 720.000 posições)
Automatização lavagem 6 ou 12 posições
Descrição detalhada do produtoMotores Lineares
A Série AG é composta por máquinas de eletroerosão por penetração equipadas com motores lineares, uma tecnologia que se mostrou perfeita para este tipo de equipamento. O motor linear atinge velocidade de 36 metros por minuto combinada com aceleração de 1.2G gera suas próprias condições de lavagem durante o processo. A precisão de posicionamento dos motores lineares Sodick é garantida por 10 anos em todas as máquinas de eletroerosão por penetração ou por fio da Sodick.
O novo comando LN2
O novo comando e gerador da Série LN incorpora todas as funções necessárias para a eletroerosão com alta velocidade, alta precisão e elevada eficiência. O armazenamento de dados se dá em um cartão flash compacto (CF Card) que aumenta a confiabilidade e reduz o consumo de energia. A facilidade de operação foi incrementada ainda mais com o novo painel de comando que oferece tela táctil (touch screen) e integração com rede local (LAN). O sistema automático de programação LN oferece ampla variedade de perfis e contornos que podem ser aplicados em diversos tipos de eletroerosão. O comando LN2, além de utilizar tecnologia de "Controle Ativo Perfeito " também emprega a tecnologia de comunicação serial de 1Gb/seg com controle do processamento da faísca em alta velocidade e controle de movimentos de forma simultânea.
Eco-Amigável
O projeto e as tecnologias empregadas na série AG tem como característica a economia de energia. Se comparada com as eletroerosões convencionais, a linha de eletroerosão por penetração Sodick pode reduzir o consumo de energia em até 60%.
TMM3
A Série AG de eletroerosão por penetração Sodick utiliza o novo gerador de eletroerosão TMM3 que aumenta a velocidade de usinagem ao erosionar metal duro e outros tipos de materiais de difícil usinagem.
