Informações

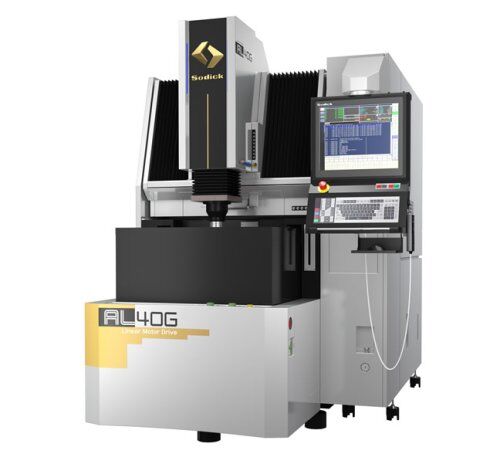

As máquinas de eletroerosão por penetração CNC da Série AL utilizam a tecnologia de Motores Lineares Sodick.Esta série incorpora as características da eletroerosão sem necessidade de lavagem localizada, utilização amigável de comando numérico e desgaste zero de eletrodo combinado com aumento na velocidade de usinagem.
Clique abaixo e fale com nossos especialistas
-
Motores lineares nos eixos X, Y e Z
10 anos de garantia na precisão de posicionamentoRéguas óticas (X,Y e Z)
Porta para rede local LAN
Circuito SGF2 para redução de desgaste do eletrodo
Circuito SVC para acabamento fino
Circuito para prevenção de arco
Componentes de cerâmica
Circuito economizador de energia
Refrigerador do dielétrico
Controlador de movimentos K-SMCOpcionaisVários tipos de cabeçotes (Erowa e 3R)Especificações AL40G AL60G Cursos dos eixos X Y Z 400 x 300 x 270 mm 600 x 420 x 370 mm Dimensões da mesa 600 x 400 mm 750 x 550 mm Dimensões do tanque 750 x 620 x 350 mm 950 x 740 x 460 mm Nível do dielétrico 100 ~ 300 mm 150 ~ 400 mm Capacidade do tanque 190 litros 330 litros Distância do piso a mesa 830 mm 850 mm Dimensões da máquina 1.550 x 2.440 x 2.330 mm 1.740 x 2.785 x 2.570 mm Peso da peça 550 kg 1.500 kg Peso máximo eletrodo 50 kg 50 kg Peso da máquina 4.000 kg 4.950 kg
Trocador linear de eletrodos
Eixo C (20 rpm e resolução de 360.000 posições)
Eixo R (2.000 rpm e resolução de 720.000 posições)
Automatização lavagem 6 ou 12 posições
Descrição detalhada do produtoMotores Lineares
A Série AL é composta por máquinas de eletroerosão por penetração equipadas com motores lineares, uma tecnologia que se mostrou perfeita para este tipo de equipamento. O motor linear atinge velocidade de 36 metros por minuto combinada com aceleração de 1.2G gera suas próprias condições de lavagem durante o processo. A precisão de posicionamento dos motores lineares Sodick é garantida por 10 anos em todas as máquinas de eletroerosão por penetração ou por fio da Sodick.
O novo comando SP
O novo comando e gerador da Série SP incorpora todas as funções necessárias para a eletroerosão com alta velocidade, alta precisão e elevada eficiência. O armazenamento de dados se dá em um cartão flash compacto (CF Card) que aumenta a confiabilidade e reduz o consumo de energia. A facilidade de operação foi incrementada ainda mais com o novo painel de comando que oferece tela táctil (touch screen) e integração com rede local (LAN). O sistema automático de programação SP oferece ampla variedade de perfis e contornos que podem ser aplicados em diversos tipos de eletroerosão. O comando SP, além de utilizar tecnologia de "Controle Ativo Perfeito " também emprega a tecnologia de comunicação serial de 1Gb/seg com controle do processamento da faísca em alta velocidade e controle de movimentos de forma simultânea.
Eco-Amigável
O projeto e as tecnologias empregadas na série AL tem como característica a economia de energia. Se comparada com as eletroerosões convencionais, a linha de eletroerosão por penetração Sodick pode reduzir o consumo de energia em até 60%.
TMM4
A Série AL de eletroerosão por penetração Sodick utiliza o novo gerador de eletroerosão TMM4 que aumenta a velocidade de usinagem ao erosionar metal duro e outros tipos de materiais de difícil usinagem.
